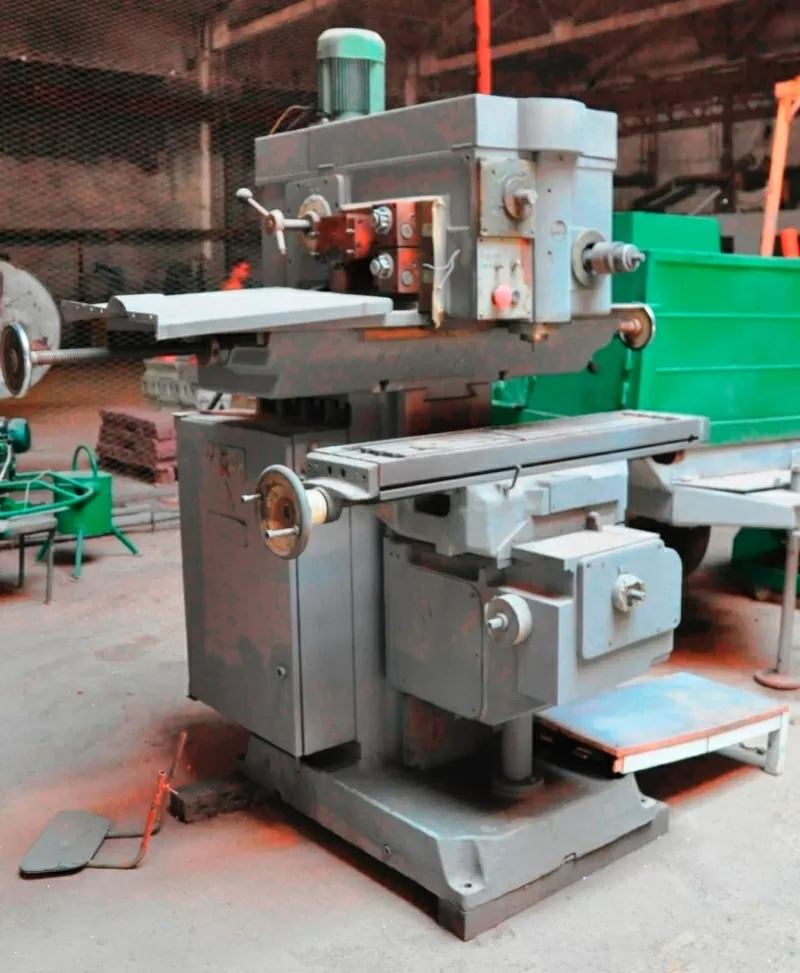

Станок вертикальный шпоночно-фрезерный 692Р-1
Станок вертикальный шпоночно-фрезерный 692Р-1 предназначен для фрезерования шпоночных пазов на валах немерными шпоночными фрезами .
Ширина шпоночного паза выполняется согласно требований ГОСТ 23360-78
Возможна обработка шпоночных пазов стандартными фрезами по ГОСТ 9140-78 при настройке нулевой величины калибровка паза. В этом случае ширина обработанных шпоночных пазов будет зависеть от диаметра фрезы и ее радиального биения.
Технические характеристики:
Класс точности по ГОСТ 8-82 Н
Ширина обрабатываемого паза. мм
наименьшая
наибольшая
4
25
Длина продольного перемещения фрезерной головки, мм
наименьшая
наибольшая
5
400
Наибольшая длина перемещения гильзы шпинделя, мм
вручную
от гидропровода
в том числе ускоренно
100
40
14
Габариты станка, мм
длина
ширина
высота
1525
1800
2210
Масса станка с электрооборудованием, кг 2150
Рабочая поверхность стола, мм 250х100
Число Т-образных пазов 3
Ширина пазов, мм
крайних
среднего
14Н11
14Н8
Расстояние между пазами, мм 50
Электродвигатель
Мощность. кВт
Частота вращения, об/мин
3, 0 1000
Возможен безналичный расчёт.
